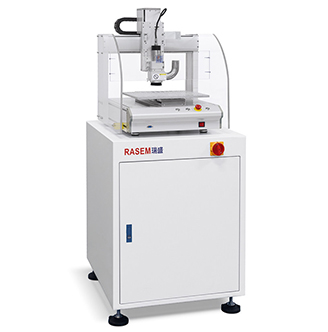

      RS100A桌面曲线分板机

      产品名称:RS100A桌面曲线分板机



      产品特点:
      铣刀式PCB分板机也称为PCBA基板切割机,使用高速旋转的主轴,带动铣刀按照设计路线进行基板切割的自动化设备;为客户提供了一个高性能、高安全性、高稳定性的工业设备平台,操作简单适合拼板及半成品的分。机器小可在线生产;切割速度快,准确度高;更换机种时,只要调整切割程序,交换治具即可开始生产;配合高强度粉尘收集系统,保持PCB及工作面清洁。 适应通讯 医疗器械 汽车电子 3C电子等量大的行业.
    产品详情/ PARAMETER

    桌面曲线分板机RS100A

    铣刀式PCB分板机也称为PCBA基板切割机,使用高速旋转的主轴,带动铣刀按照设计路线进行基板切割的自动化设备;为客户提供了一个高性能、高安全性、高稳定性的工业设备平台(高精密集成运动控制卡,步进马达,精密滑轨)操作简单;适合拼板及半成品的分割;机器小可在线生产;切割速度快,准确度高;更换机种时,只要调整切割程序,交换治具即可开始生产;配合高强度粉尘收集系统,保持PCB及工作面清洁。

    与传统的手掰、冲压等方式相比,具有如下特点:
    1、切割应力更小,大约是冲压式的1/10,手掰的1/100,从而防止例如陶瓷电容等芯片在切割过程中损坏;
    2、可以在PCBA基板上进行了直线,弧线等多种形状切割,因此对基板设计的约束大为减小;
    3、切割精度高,切割表面光滑无毛边,满足客户对高品质生产工艺的需求。



    设备特点:
      ◆取代人工折断方法或V-CUT、PUCH的切割瑕疵,以高速主轴切割PCB, 不会对PCB上的元件造成损伤,切割断面平整,无毛边,提高产品良品率。
      ◆强力上,下吸式过滤集尘装置,干净解决切割粉尘问题。
      ◆静电消除器,能消除切割时产生的静电,更有效的清除粉尘。
      ◆全封闭式机台,靠治具自动进出来放取产品,保护操作员安全,同时放取产品更加方便。
      ◆研磨级滚珠丝杆+直线滑轨。

    ◆配置手柄定位操点教导功能。

    ◆规格可根据客户要求制作。

    RS100A桌面曲线分板机设备技术参数

    PCB  尺  寸           280mm* 300mm
    X Y切割速度           0~100mm/s
    机 器 精 度           ±0.01mm
    Z 轴  行  程           50mm
    X, Y, Z 控制方式     采用板卡及手编器
    X, Y, Z 驱动方式     步进伺服马达
    切 割 精 度           ±0.1mm
    主 轴 转 速           MAX40000rpm


    主 机 电 压           220V 50/60HZ
    电 源 消 耗           1KVA
    集尘 机方式           上集尘
    集尘机 电压           380V2HP
    主机外形尺寸          550mm*550mm*550mm
    集尘机外形尺寸       680mm*400mm*900mm
