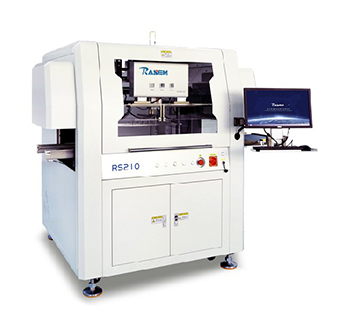

RS-210视觉在线V-Cut分板机
产品名称：RS-210视觉在线V-Cut分板机
产品特点：
RS-210视觉在线V-Cut分板机，功能优势：出料模组多样化，高品质切割工艺，旋转式圆刀切割，独立上下料系统，极佳的除尘设计，刀路快速校正功能，CCD视觉定位系统，下真空吸附等优势。 应用：3C数码、小型家电、车载电子、GPS、板卡、SMT/EMS、家电、太阳能、汽车电子、军工、半导体、医疗器械等PCB板
RS-210视觉在线V-Cut分板机，功能优势：出料模组多样化，高品质切割工艺，旋转式圆刀切割，独立上下料系统，极佳的除尘设计，刀路快速校正功能，CCD视觉定位系统，下真空吸附等优势。 应用：3C数码、小型家电、车载电子、GPS、板卡、SMT/EMS、家电、太阳能、汽车电子、军工、半导体、医疗器械等PCB板
产品详情/ PARAMETER
优势特点：
1、出料模组多样化
2、高品质切割工艺
3、旋转式圆刀切割
4、独立上下料系统
5、极佳的除尘设计
6、刀路快速校正功能
7、CCD视觉定位系统
8、下真空吸附
| 设备参数/Device Parameters | |
| 型号Item | RS-210 |
| 设备尺寸 | 1215x1280x1635mm(L*W*H) |
| Main Equipment Size | |
| 有效分板尺寸 | 350x350mm(L*W) |
| Effective Cutting Dimension | |
| 加工台面 | L370*W400mm |
| Size of processing table | |
| 入料方式 | 轨道进板，PCB直接流入 |
| Feeding method | Orbital feeder |
| 出料方式 | 模组输出/皮带线输出/轨道输出 |
| Discharging method | Rail discharge / Belt discharge /Sliding table discharge plate |
| 移载方式 | 机械手搬运，真空吸附 |
| Shifting method | Vacuum adsorption transfer |
| 作业高度 | 900±20mm |
| Height of equipment in use | |
| 流向 | 左到右/右到左 |
| Flow direction | Left to Right / Right to Left |
| 机台重复精度 | ±0.02mm |
| Machine Repeatability Accuracy | |
| 切割精度 | ±0.1mm |
| Cutting Accuracy | |
| 最高移动速度 | 1000mm/s |
| Maximum Movement Speed | |
| 最大移动行程 | X轴:510mm, Y轴:600mm, Z轴:100mm |
| Maximum Movement | X Axis:510mm, Y Axis:600mm, Z Axis：100mm |
| 机械手移动行程 | 机械手X轴:610mm, 机械手Z轴:100mm |
| Distance Movement by robot arm | X Axis:610mm, Z Axis:100mm |
| 旋转R轴 | 0~360° |
| Rotating R-axis | |
| 切割速度 | 100mm/s |
| Cutting Speed | |
| 操作界面 | Window10系统操作界面 |
| Operation Interface | Visual Operation Window |
| 程式教导方式 | 彩色CCD影像视觉式教导输入 |
| Programming Method | Color CCD image didactic input,offline programming |
| 程式备份 | USB界面 |
| Program Backup | USB interface |
