HST-XD 系列应力应变测试系统适用于测量机械零件、构件、材料、PCB 板等高速变化的应力应变 分析。此应力应变测试系统采用直流电压放大器， 内置抗混叠硬件滤波器， 24 位独立 AD 转换器，高精 度和高速的采样率保证了该设备能捕获测量对象的微小、瞬间的变化， 从而还原物体真实的状态。

该测试系统具有多通道， 高稳定性和可靠性的特点，所有通道可高速并行采样、24 位的精度和内置 的抗混叠滤波器可以满足各种测试需求。该系统在满足常规的应力应变时域分析、 数值统计、频谱分析  等基本功能要求的同时，还可以根据今后发展的情况， 进行通道数量、信号种类、软硬件功能等的扩展。

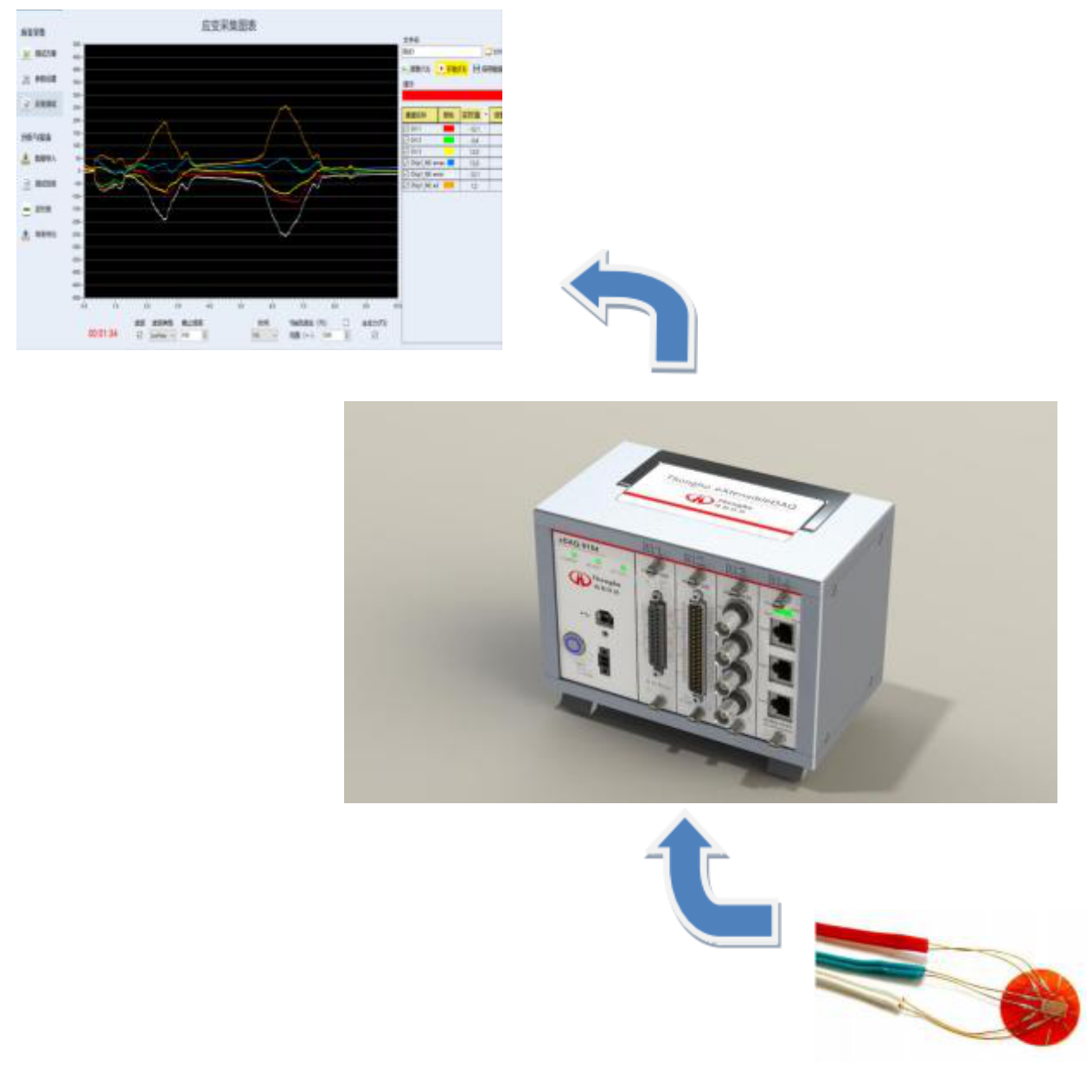

HST-XD 应力应变测试系统具有强大的应变信号的高速采集、信号调理、显示、分析和储存等功能。 主要由两部分组成： 高采样率、高精度的应力应变测试仪和多功能、操作简便的 StrainExpert 应变测试  软件。

硬件特点

●   8~112 通道同步采集， 每通道采样频率可达 10KHz ，并可多台级联

●   先进的 Δ- Σ ADC＋FPGA 技术

●   每通道有独立的 24 位 A/D 转换器，保证数字信号的量化精度

●   每通道有独立的硬件抗混叠滤波器和防串扰设计，最大程度地限制了通道间串扰

●   采用先进的 DDS 数字频率合成技术，提供高精度、高稳定性的采样脉冲，保证所有通道并行同 步采集

  采用 DMA 数据传输， 保证数据的实时传输、实时保存

  支持 1/4 桥（三线制自补偿应变片） 进行应力、应变测量

●   先进的电源隔离技术，合理的接地，使系统拥有很强的抗干扰能力，适用于各种工程现场的测 量

●   内置标准电阻， 用户可通过软件设置每个通道的桥路方式

●   连续大容量不间断数据采集

软件特点

●   核心模块采用标准 C++编写，方便移植，并提供二次开发接口；

●   自动识别设备类型， 操作简单， 具有应变修正功能完整， 自动完成各种桥路运算和桥路校准功 能；

●   支持单轴、双轴、三轴等多种应变片，可进行应变片主应变、主应力及方向的计算 ●   实时采集、存储、分析和显示等

●   自由设置数字滤波器

●   高级温度补偿算法

  续测功能， 当意外情况（如系统突然断电）需要停止当前测试，可通过“继续 ”按钮继续采集 数据， 保证实验的连续性。

●   快速生成报表， 并可根据用户需求自定义报表内容

●   软件为自主研发，终身免费升级

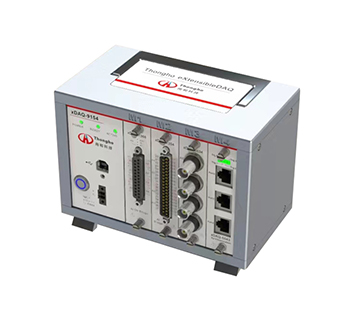

2  应力应变测试仪

HST-XD-A 动态应力应变测试系统的应力应变测试仪具有多通道、采样率高、精度高、系统稳定、 可操作性强等特点。其关键硬件技术参数包括：

设备符合以下安全标准：

• IEC 61010-1, EN 61010- 1

• UL 61010- 1, CSA 61010-1

设备符合 EMC 关于测试测量电子仪器的以下标准：

• EN 61326- 2-1 (IEC 61326-2- 1): Class A emissions; Basic immunity

• EN 55011 (CISPR 11): Group 1, Class A emissions

• AS/NZS CISPR 11: Group 1, Class A emissions

• FCC 47 CFR Part 15B: Class A emissions

• ICES- 001: Class A emissions

设备符合 CE 标准

• 2006/95/EC; Low-Voltage Directive (safety)

• 2004/108/EC; Electromagnetic Compatibility Directive (EMC) 设备符合中国 ROHS 管理办法

3 StrainExpert 软件特性

配套使用的应变测试软件 StrainExpert 是团队多年应力应变测试软件的结晶，与高性能 HSM-TD 应力应变测试仪连接使用，满足了从应变数据采集，数据分析到报表生成的专业需求。

软件十大特点：

• 专业分析----所有功能结合应变领域的特点设计，专业的分析函数

• 界面友好----汉化界面，符合中国工程师使用习惯

• 实时分析----在线高速实时分析数据， 第一时间掌握系统动态特性

• 自动报表----所有结果快速报表生成， 导出专业实验数据结果

• 信号处理----强大的信号处理功能，包含各种滤波器

• 测试标准---- 内置 IPC-9704 标准，根据标准自动判断 Pass 或 Fail

• 参数管理----包含各种专用应变领域参数设置， 能够智能调用和管理

• 离线分析----可以离线分析和比较多次测试的结果

• 海量记录----高速记录海量通道海量数据

• 智能校准----包含一键式分流校准和偏移校准功能，自动查找接线错误

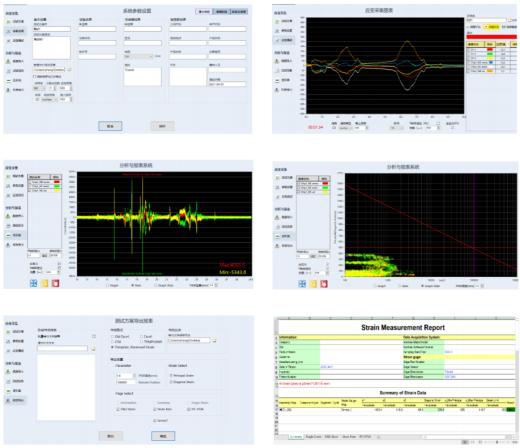

StrainExpert 包括四大主要功能模块： 参数配置、应变测试、数据分析和报表导出。

• 参数配置： 可对应变片进行各种设置，包括测试方案、应变片类型、灵敏系数、对应通道等。

• 应变测试：高速数据实时采集和显示，同时对数据进行处理，比如滤波 （高通、低通、带通、带阻 等），并能实时显示测试结果是否超出测试标准。

• 数据分析：对导入已保存的应变测试数据，进行二次处理分析，并能显示各个通道的波形图，应变 值的最大值、最小值，及时主应变、对角应变的最大值、最小值和 IPC-9704 标准。

• 报表导出：可以将采集和分析的数据结果导出进行保存， 保存的格式包括 CSV、BMK、Excel 等， 还可以将原始数据导出进行分析。

4. StrainExpert 软件详细功能

1  参数配置

• 可创建多种测试方案，根据不同测试环境设置不同的测试方案

• 支持包括单轴、双轴与三轴应变片在内的各种应变片类型

• 应变片桥路连接方式多种选择配置， 支持 1/4 桥电阻式应变片

• 允许对应变片参数进行定义（应变因数、 电阻值等），用于应力计算

• 可设置采样率、应变极限、滤波器等

• 自动识别可用通道， 可批量设置应变因数

• 一键配置主通道，简单易学，操作方便

2  应变测试

• 在采集前， 对所选通道完成位置校准归零处理，保证数据的准确性

• 采集过程中波形、数值同时实时显示，在线观测应变值变化

• 可保存应变与应变率的变化数据，适合长时间的应变测试记录

• 自动识别设备类型， 操作简单， 具有应变修正功能，自动完成各种桥路运算和桥路校准功能

• 可以测试单轴、双轴、三轴等多种应变片，并对应变花的主应变、应变速率进行计算

• 实时采集、存储、分析和显示等

• 自由设置数字滤波器

• 可以长时间记录和支持各种报警设定

• 可以方便的查看每个通道及主应变的数值和同时显示多通道波形

• 方便设定初始参数

3  数据分析

• 可调出测试时保存的应变信息

• 根据需要只显示某条或某几条应变曲线， 对细节进行观察

• 波形图中会标出测试数据中的最大值、最小值及相对应的时间和通道

• 可得到应变-应变率图，并根据 IPC-9704 标准判断应变、应变率是否超标

• 滤波， 可以进行高通、低通、带通、带阻滤波

• 分别显示主应变的应变值、应变率、IPC-9704 标准并能设置 PCB 板厚

• 以根据客户的需求自己设定 Y 轴显示范围或者选择“Y 轴自适应 ”

• 分析完成后可以将分析结果保存

4  报表导出

• 导入已被保存的测试数据，可以自动导出 CSV 、BMK 、Excel 等格式报表，并可以导出完整的原始 数据

• 用户可输入包括测试方案名、测试方案描述、 应变限制、设备制造商、设备名称、版本号、传感器 制造商、型号、电阻值、描述、被测板公司名称、测试地点、产品名称、P/N、客户名称、产线名称、 夹具编号、操作人员、测试日期等信息，将所选择参数自动导出报表




•  可以选择某次测试， 也可选择多份测试数据批量导出报表

•  可选某块应变片的测试数据生成报表

•  可选某应变数据参量作报表生成

•  生成方法方便快捷， 确定生成报表后数秒内可生成完整的报表，便于打印和查看

•  报表已经包括用户输入信息、测试结果， 测试得到的所有图表、应变-应变率图、所有应变量的数字 表格等

•  报表中包含应变值、应变率的最大值、最小值及相对应的时间和通道

5 其他功能

• 对于所有的图表，用户可自定义显示（图形， 滚动条等），包括图形放大缩小、坐标精确定位

• 无需另行安装其他工具包，不捆绑其他软件

• 系统可用率： 〉99.95%

• 平均无故障时间：〉35000 小时

• 系统 CPU 负荷率：〈30%

• 画面调用响应时间： ≤1S

• 应力数值变化响应时间： ≤0.2S
